Hệ thống quan trắc mực nước ngầm giếng khoan

Hệ thống quan trắc mực nước ngầm giếng khoan đáp ứng thông tư 10/2021/TT-BTNMT của Sở TNMT được cấu hình từ các thiết bị chính như sau:

  1. Bộ thiết bị hiển thị, lưu trữ và truyền dữ liệu (Datalogger) quan trắc nước ngầm
  2. Thiết bị đo mực nước ngầm giếng khoan (Sensor)
  3. Đồng hồ đo lưu lượng nước, có tín hiệu analog 4-20mA (Hoặc tín hiệu áp)
  4. Yêu cầu hạ tầng lắp đặt: Đường truyền mạng, máy tính vv..

Cấu hình kỹ thuật hệ thống quan trắc mực nước ngầm giếng khoan – Datalogger

  • Kích thước nhỏ gọn, linh hoạt, phù hợp với nhiều mục đích, ứng dụng giám sát và điều khiển từ xa.
  • Màn hình 7″ cảm ứng có tính năng cơ bản:
    • Kết nối trực tiếp với các thiết bị đo, phân tích, bộ hiển thị ghi nhận dữ liệu và thiết bị lấy mẫu giúp thu thập và lưu trữ dữ liệu theo thời gian thực.
    • Có thể hiển thị và trích xuất các dữ liệu: thông số đo, kết quả đo, đơn vị đo, thời gian đo, trạng thái của thiết bị đo (đang đo, hiệu chuẩn và báo lỗi thiết bị).
    • Trích xuất dữ liệu trực tiếp từ bộ hiển thị lưu trữ dữ liệu, không qua thiết bị thứ 3.
    • Cho phép nhận tín hiệu điều khiển việc lấy mẫu tự động từ xa (nếu có máy lấy mẫu).
    • Cảnh báo vượt ngưỡng qua sms/email (tùy chọn).
    • Nhận và truyền dữ liệu theo thông tư 10/2021/TT-BTNMT (nếu có yêu cầu truyền dữ liệu về Sở TNMT).
    • Cổng kết nối: RS 485 Modbus, USB, Analog input/output, Digital input/output, lập trình điều khiển bơm on/of

Cấu trúc dữ liệu truyền File (FTP): Cấu trúc và nội dung tệp dữ liệu đáp ứng theo Thông tư 10/2021/TTBTNMT

Datalogger có thể truyền thông tin đồng thời đến 2 máy chủ khác nhau; thường được truyền đến máy chủ đơn vị quản lý trạm (VD: nhà máy, khu công nghiệp, công ty vận hành…) và máy chủ của cơ quan chức năng giám sát môi trường (VD: Sở ban ngành địa phương, Tổng Cục Môi trường…)

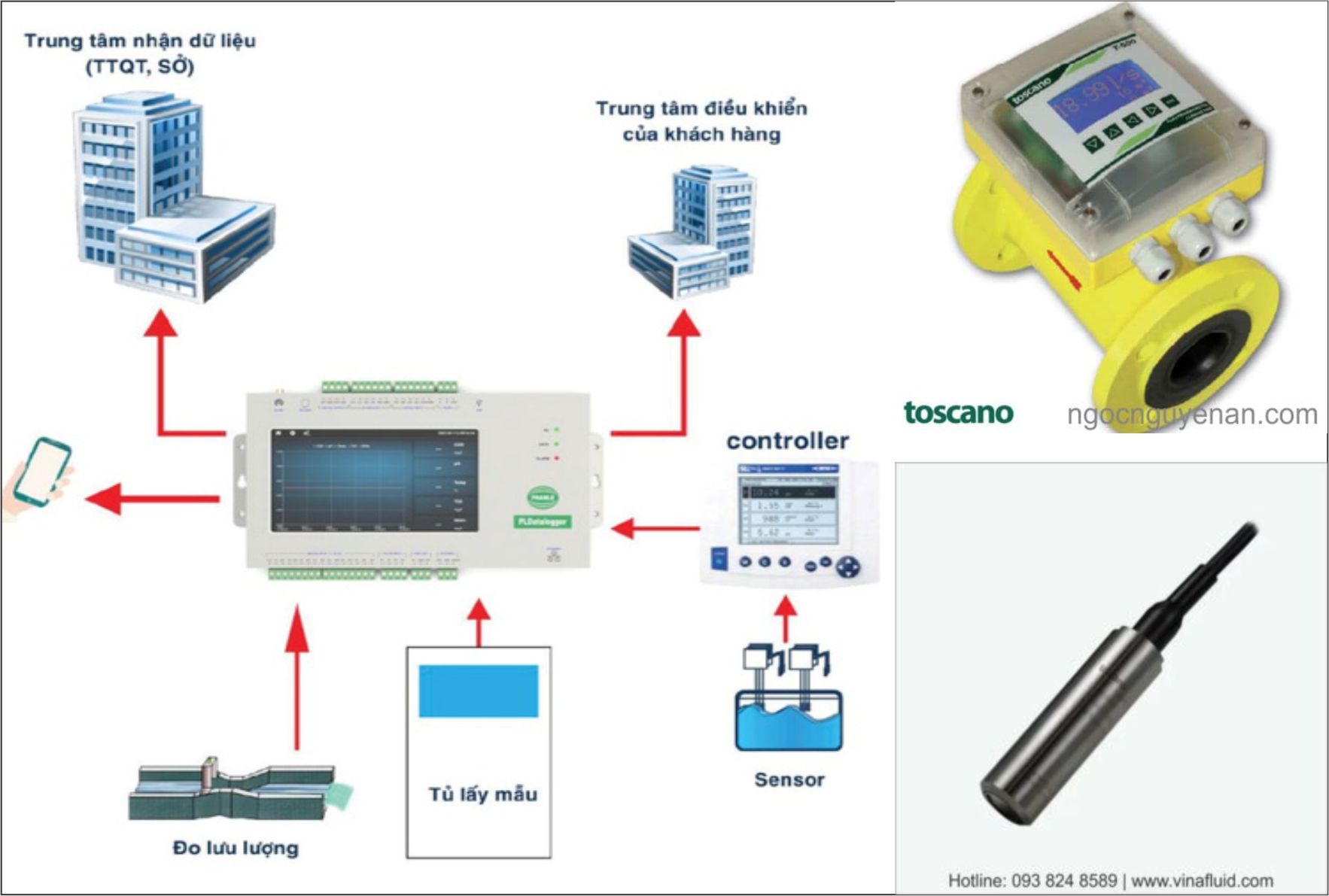

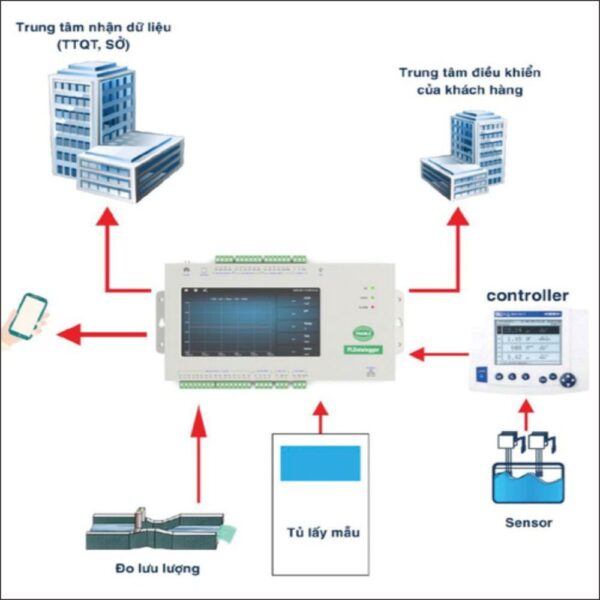

Hệ thống quan trắc mực nước ngầm giếng khoan
Hệ thống quan trắc mực nước ngầm giếng khoan

Thiết bị đo, quan trắc

Theo Thông tư 10/2021/TTBTNMT, lưu lượng khai thác nước từ bơm hỏa tiễn là yêu cầu bắt buộc phải quan trắc. Mực nước tĩnh và động của giếng khoan không bắt buộc và được khuyến khích quan trắc

Datalogger sẽ kết nối với các thiết bị quan trắc. Nhận và truyền dữ liệu theo Thông tư 10/2021/TT-BTNMT

Danh mục thiết bị cơ bản của hệ thống quan trắc lưu lượngquan trắc mực nước ngầm giếng khoan

STT Tên thiết bị và đặc tính kỹ thuật
1 Đồng hồ đo lưu lượng
2 Thiết bị đo mực nước giếng khoan
3 Bộ thiết bị hiển thị, lưu trữ và truyền dữ liệu – Datalogger
4 Yêu cầu hạ tầng lắp đặt (Không bắt buộc)
4.1 Lắp camera giám sát kết nối vào hệ thống
4.2 Camera: theo dõi hình ảnh bằng camera được kết nối và truyền trực tiếp vào hệ thống giám sát.
4.3 Cung cấp các phụ kiện lắp đặt
4.4 Đi dây từ giếng khoan đến nhà điều hành
4.5 Cung cấp đường điện, đường internet tới vị trí lắp đặt, máy tính nhận dữ liệu tại nhà điều hành.

Quan trắc nước ngầm

Quan trắc nước ngầm nhằm theo dõi hiện trạng mực nước ngầm. Qua đó có thể điều tiết hợp lý quá trình tháo khô hố móng phục vụ hiệu quả công tác thi công hầm, biết được hiện trạng mực nước vv… Ngoài ra, trong xây dựng, dựa vào độ hạ thấp mực nước ngầm để dự báo lún của đất nền và công trình xung quanh.

Để thực hiện quan trắc nước ngầm cần tiến hành xây dựng giếng quan trắc bao gồm 2 ống giếng (ống trong và ống ngoài). Ống trong được thiết kế gồm đầu lọc ở đầu ống và ống ngoài có công dụng bảo vệ giếng quan trắc.

Tùy vào mức độ sâu khác nhau của từng giếng mà người quan trắc sẽ căn cứ vào mực nước trong ống để có thể xác định được mực nước ngầm tại giếng quan trắc.

Mục đích quan trắc nước ngầm

  • Trợ giúp thiết kế hệ thống bơm
  • Xác định hiệu quả của hệ thống bơm chìm giếng khoan
  • Cảnh báo sớm sự ngập nước
  • Theo dõi mức độ hạ thấp của nước ngầm
  • Theo dõi mức độ khai thác nước ngầm
  • Đáp ứng yêu cầu của sở ban ngành liên quan
